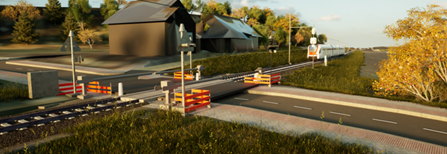

Im Rahmen eines Pilotprojekts der BLS wurde der gesamte Perimeter vorgängig mittels Drohne vermessen und als BIM-Bestandsmodell modelliert. Darauf aufbauend wurde auch aus den Planungsdaten das Bauprojektmodell erstellt. Diese BIM-Modelle dienten als Grundlage für diverse Tests rund um die Anwendung von BIM auf der Baustelle. So konnten vorgängig zur Baustelle detaillierte Kollisionsprüfungen im Untergrund vorgenommen werden. Als Basis für die Einbauarbeiten wurden Deckenbuch und Entwässerung automatisch aus den BIM-Modellen abgeleitet und auf den Vermessungsgeräten zur Verfügung gestellt. Während der Bauausführung kam die Projekt-CDE zur Dokumentation zum Einsatz und die Visualisierung mit Augmented Reality ermöglichte einen direkten Abgleich zwischen dem geplanten und gebauten Zustand.
Zielsetzung des Projektes
- Erfahrungs- und Kompetenzaufbau zum Thema BIM bei BLS
- Auslegeordnung Hardware und Software für BIM-Projekte der BLS
- Analyse der bestehenden Datengrundlagen der BLS für BIM-Projekte
Technische Daten
- Projektperimeter von 600 m, zwei Bahnübergänge, 250 m Entwässerung
- Fachmodelle von Fahrbahn, Signalanlagen, Fahrstrom, Kabelschutz, Werkleitungen und Umgebung
- Bauprojektmodell aufbauend auf Bestandsmodell
Besonderheiten
- Anbindung an die bestehenden Daten der DfA
- Bereitstellung der Modelle als IFC und über CDE
- Aufbereitung von Use Cases mit Fokus BIM auf der Baustelle
- Durchführung von Projekt-CDE-Schulungen
Unsere Lösungen
- Bestandesaufnahme inkl. Drohnenbefliegung
- BIM-Bestandsmodell Bahntechnik und Umgebung
- Planung und Modellierung von Bahntechnikprojekten (BIM), Phase
- Bauprojekt
- Datenaufbereitung für 3D-Maschinensteuerung und Bauvermessung
- Visualisierung
- Geodata Services
Involvierte Partnerfirmen
Rosenthaler + Partner AG
