LED-Handlauf „HandraiLIT“ - Neubaustrecke Wendlingen - Ulm

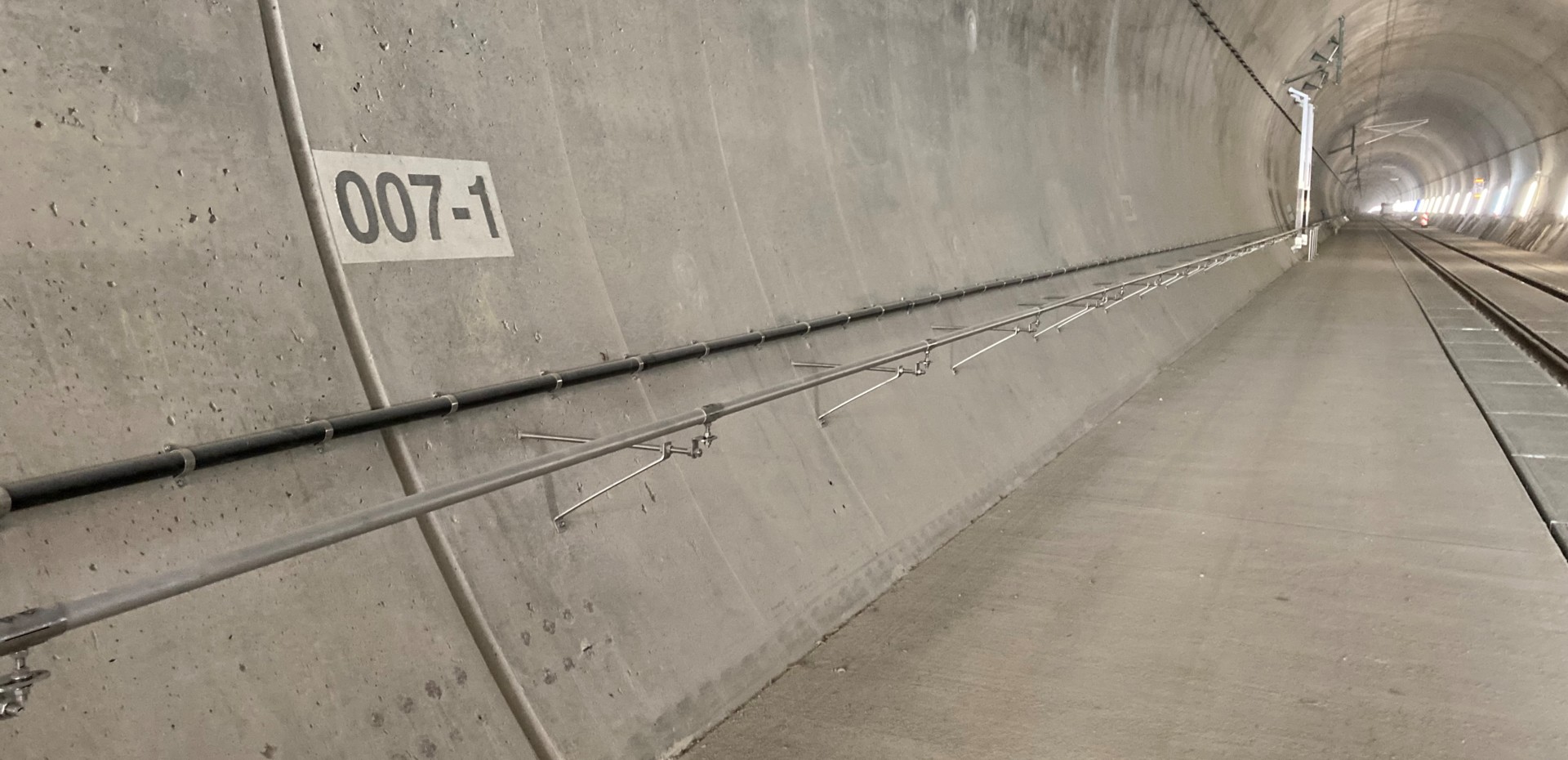

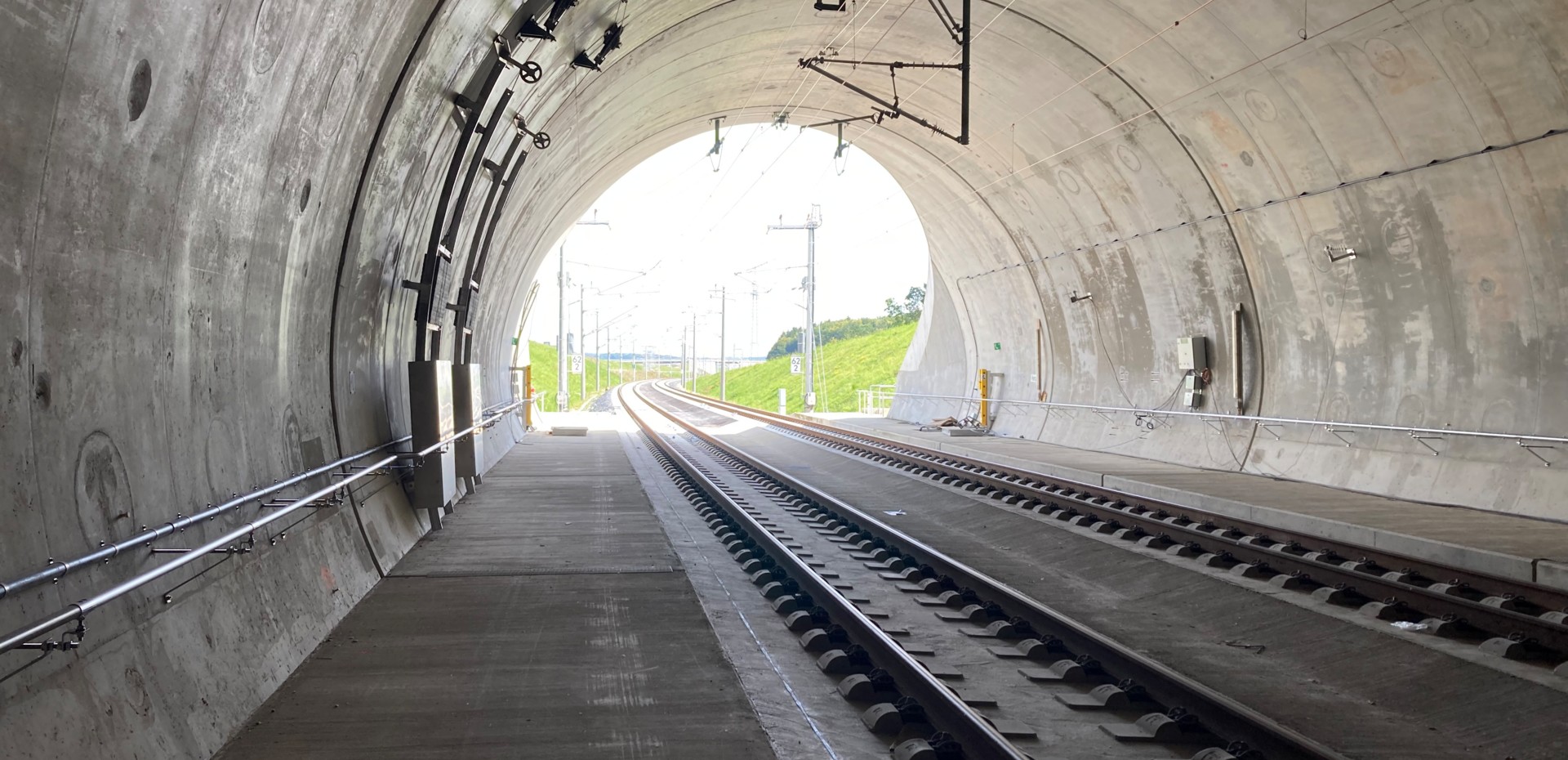

Das rund 60 km lange Teilstück des „Bahnprojekts StuttgartUlm“ der Deutschen Bahn besteht 2-gleisig aus ca. 118 km Fahrbahn, davon 60 km in insgesamt 10 Tunneln. Von den Tunneln werden jene 6 Stück, welche eine Länge von 500m überschreiten mit dem beleuchteten LED Handlauf „HandraiLIT“ zur Sicherheits- und Orientierungsbeleuchtung ausgestattet. Au- ßerdem können nach Inbetriebnahme des Handlaufs, die Bauprovisorien entfernt werden, wobei der Handlauf dann zusätzlich eine Grundbeleuchtung für die noch ausständigen Montagetätigkeiten sicherstellt. Der Handlauf wird in jedem Tunnel durchgängig zwischen den Querschlägen montiert und umfährt dabei mittels eigens angefertigten Verschwenkungen Hindernisse, wie Notrufsäulen, Löschwasserstellen oder Fahrleitungs-Radabspannern. Die Beleuchtung von Rettungsschildern ist dabei ebenso bereits in den Handlauf integriert, wie auch die Ausleuchtung der Notruftelefonsäulen, samt zugehöriger Beschilderung. Bei den Löschwasserstellen ermöglichen Klappelemente das Öffnen des Handlaufs, wenn dies für Wartungszwecke notwendig ist. Der Handlauf wird von insgesamt ca. 1.200 Notversorgungsgeräten (NVG´s nicht im Lieferumfang) in 50m Abständen, aufgeteilt in je 2 x 25m Segmente, redundant gespeist und bietet damit eine sehr hohe Ausfallsicherheit, auch im Falle eines Stromausfalls.

• 60 km V2A Edelstahlhandlauf liefern

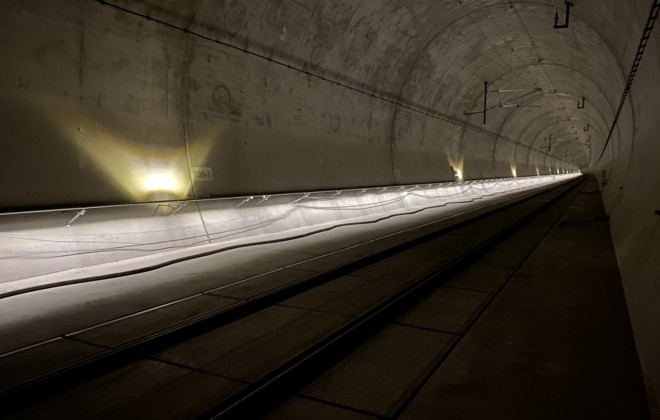

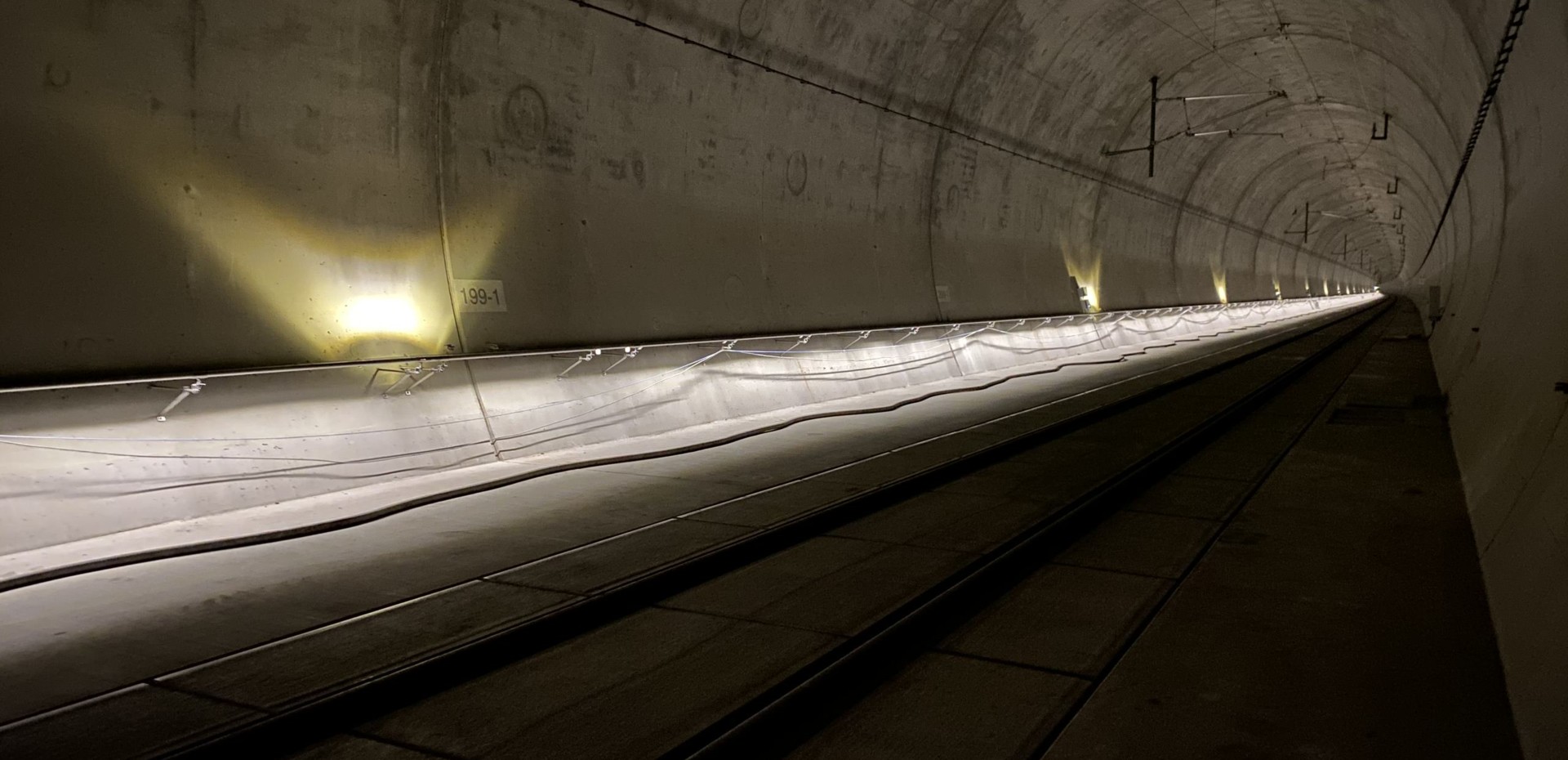

• 60 km integrierte LED Leisten mit mind. 5 Lux auf dem Fluchtweg in 1,2m Breite, ausgeführt in IK10 und IP65
• Alle 50 m ein Isolierstoß, sowie eine Erdungsmöglichkeit
• 480 Verschwenkungen für die Umfahrung von Notruffernsprechern und Radabspannern

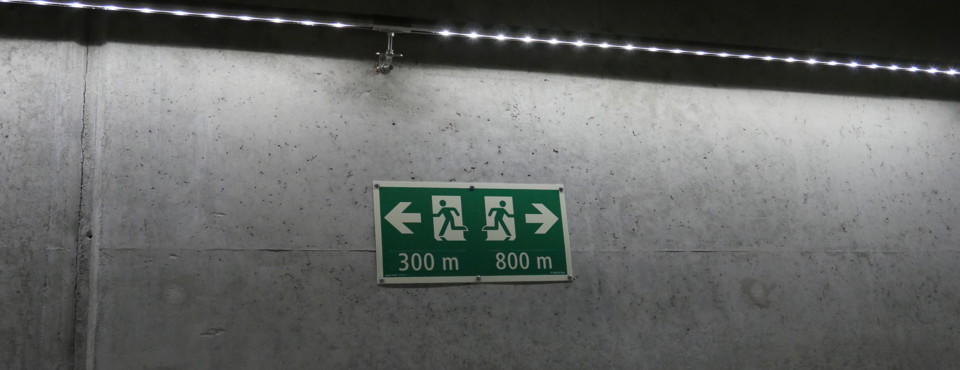

• 2.550 Rettungsschildleuchten für Rettungs- und Notruffernsprecherbeschilderung
• 550 Klappelemente für Löschwasserstellen und Rettungs- Rollpaletten

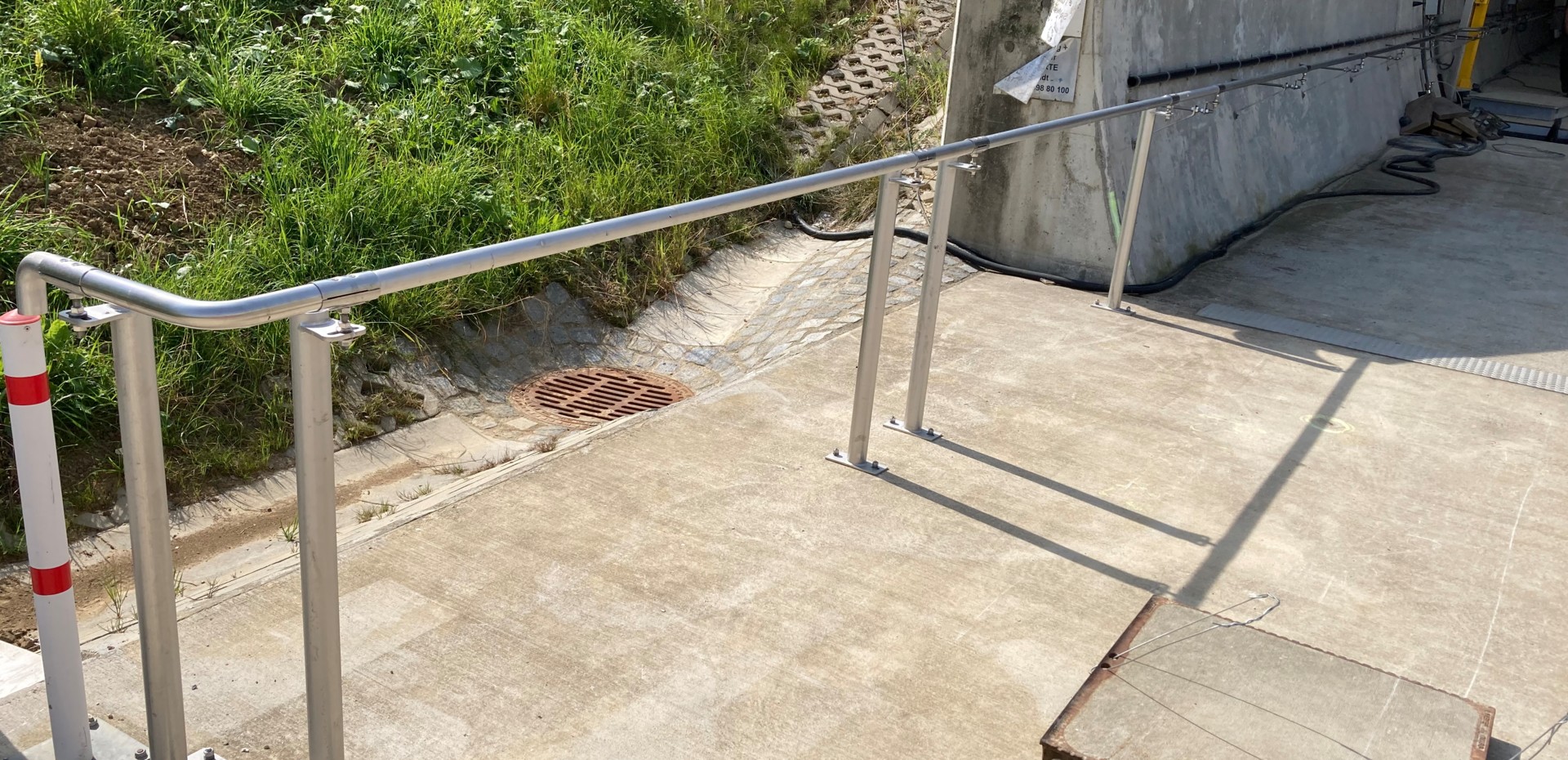

• Verschiedenste Befestigungsvarianten (Auskragungen von 200 bis 700 mm, Stehermontagen)
